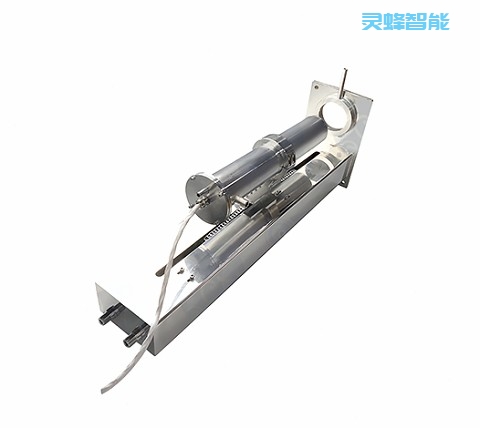

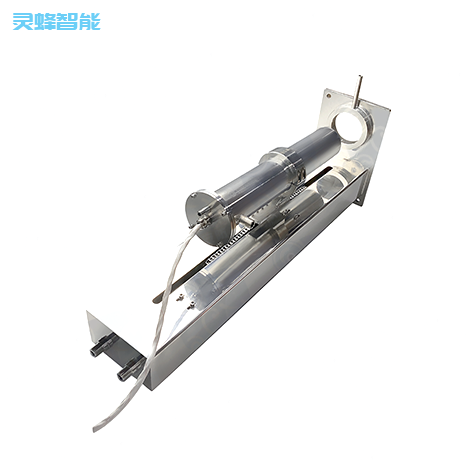

LF-LN13A 型内窥式高温热成像系统由气缸推动执行机构，可用来监视炉内火焰燃烧温度、炉内运动状态、炉膛状态以及点火到灭火的全过程。系统采用PLC智能控制技术对摄像机和镜头部分的伸进退出进行自动控制，在超温、欠压的情况下均可自动将退出机构退出炉膛，对设备起到自我保护的作用。
探头采用双层耐高温、耐腐蚀304不锈钢材料，夹层通压缩空气直接制冷，并在镜头前端形成风帘；内层配备涡流管对摄像机及镜头进行冷却。因此设备可将摄像探头直接伸进炉内观察炉内火? 焰燃烧等状况。既保证生产安全，提高产品质量，又改善工作环境，降低劳动强度，实现集中调试?? 及生产过程的自动化。
工作原理：

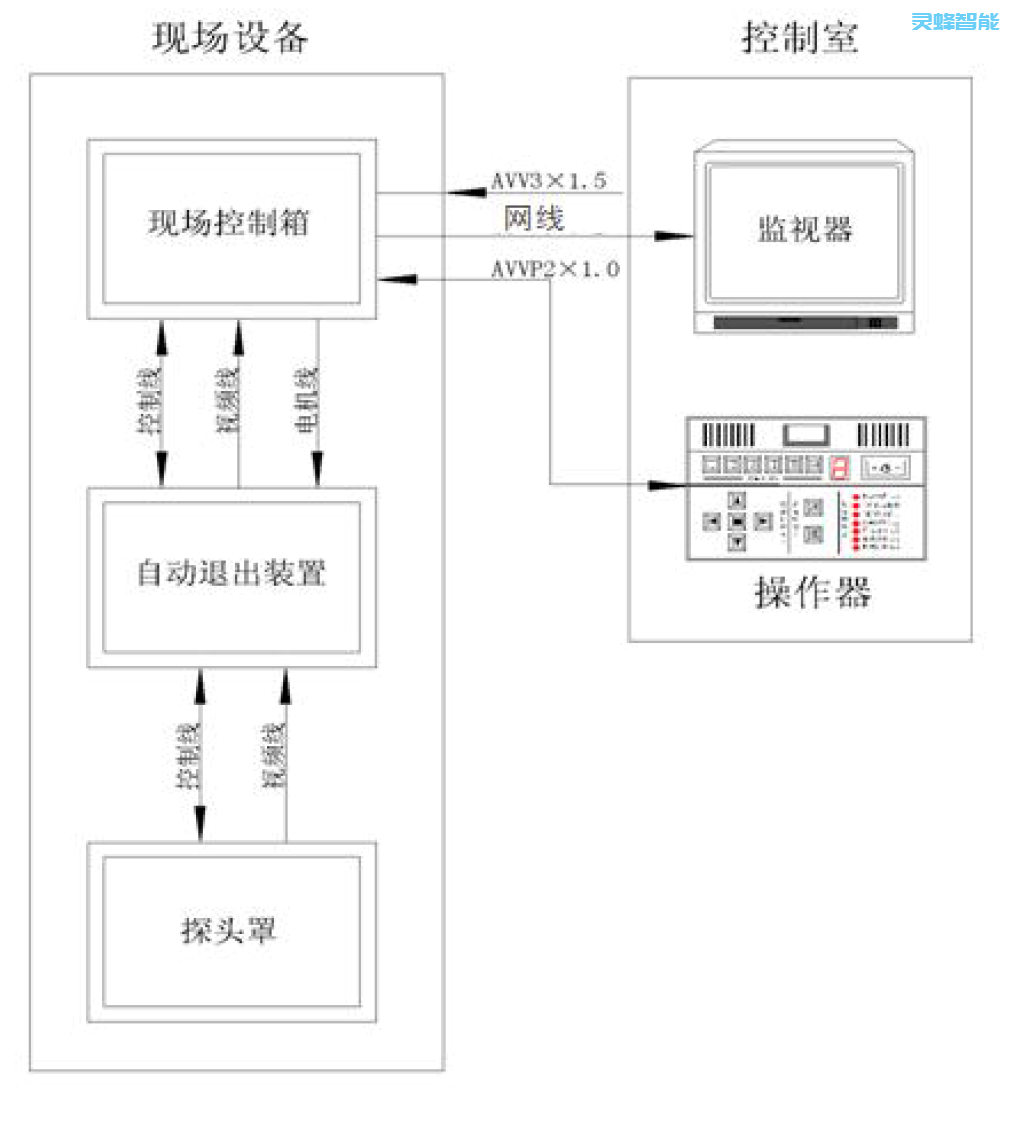

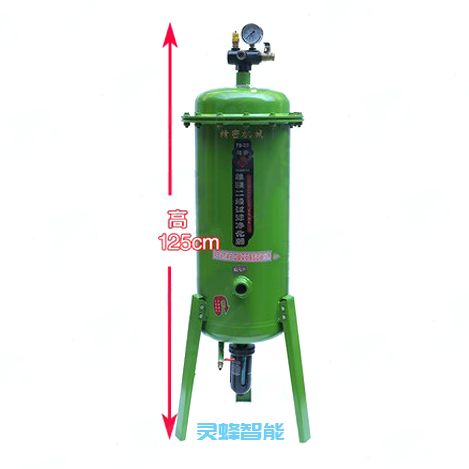

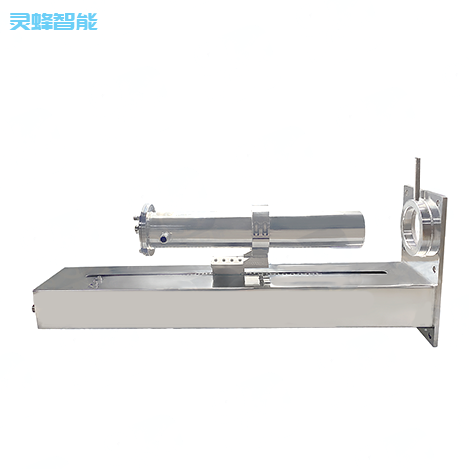

本系统由自动退出装置、高温探头罩、控制箱、及油水分离器组成。
图像部分：

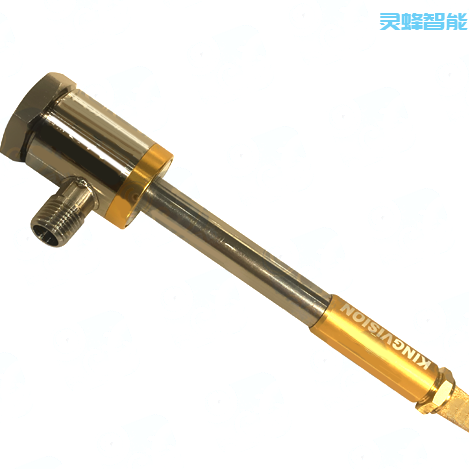

图像系统主要由超高温测温仪及 3.3mm 热成像针孔镜头完成对炉内情况的监测温度， 经网线电缆传送至后端显示设备显示图像。彩色摄像机及镜头均置于耐高温探头罩内，由自 动退出装置带动将其伸入炉内。
| 内窥式炉内高温红外热像仪 部分指标 | |
| 分辨率 | 384×288 |
| 热敏性/NETD | <50mk(40mk 可选) |
| 图像频率 | 50Hz |
| 波段 | 8～14μm |
| 像元间距 | 17μm |
| 物体温度范围 | 0℃～400℃
400℃～1500℃ |
| 精度 | ±2℃或±2％取大值@（100℃～1500℃） |
| 测温工具 | 任意固定点；
全屏幕最高/低温捕捉； 中心点测温； 线/区域分析工具； 手动温宽选择； |
| 模拟视频输出 | 1 路视频 |
| 网络接口 | RJ45 10M/100M/1000M 自适应 |
| 报警接口 | 1 个输入，1 个输出 |
| 网络协议 | Ethernet/IP, TCP, UDP, SNTP, RTSP, HTTP, ICMP, SMTP, DHCP, UPnP, PPPOE |
| 以太网 | 控制和传输图像 |
| 接口协议 | ONVIF，GB28181，ModbusTCP（支持传输区域温度信息） |
| 使用环境条件 | |
| 炉内温度 | ≤1500℃ |
| 控制系统： | ≤70℃ |
| 压缩空气 | 入口压力：0.4～0.7Mpa；? 流量：≥0.3M? /min；入口温度：≤35℃ |
| 自动退出功能 | 探头罩内腔温度超过设定值（≥55℃）时
压缩空气压力低于规定值（≤0.2Mpa）时 |
| 手动控制功能 | 按控制箱内“进”按钮、“退”按钮能实现探头伸进、退出功能； |
| 电源 | 电压：AC220V±10%；功耗：100W |
?
